变电站智能辅助平台系统

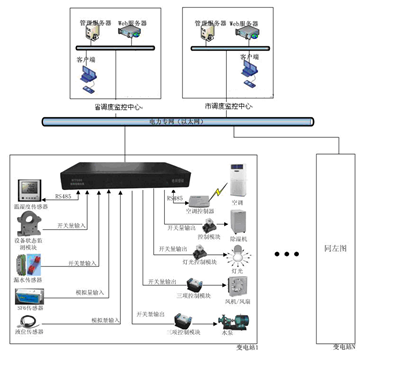

变电站智能辅助平台系统示意图

         站端设备以环境智能监控辅助控制主机（物联网智能网关）为核心，本主机为2U标准机架式架构（如果控制

量较少1U架构也可满足），能够接入温湿度、水浸、SF6、风速等环境传感器，并可以实现灯光、风机、除湿机以及

空调的远程控制等功能。

         本系统软件以实时监控、电子地图监控为核心，实时监控包括门禁监控、环境监控、设备监控，环境监控主要

是检测到变电站各个房间的温湿度、SF6状态、变电站电缆沟的水位、变电站风速的状态。设备监控主要控制风机、除

湿器、灯光的打开、关闭及空调的制冷、制热打开、关闭的功能。电子地图监控：通过电子地图的方式，显示每个房

间的温湿度、空调、风机、除湿器、灯光、SF6的状态以及电缆沟的进、出口的水位、水浸状态。
